Most przez rzekę Regalicę na LK nr 273
Szczecin, Polska
Opis projektu

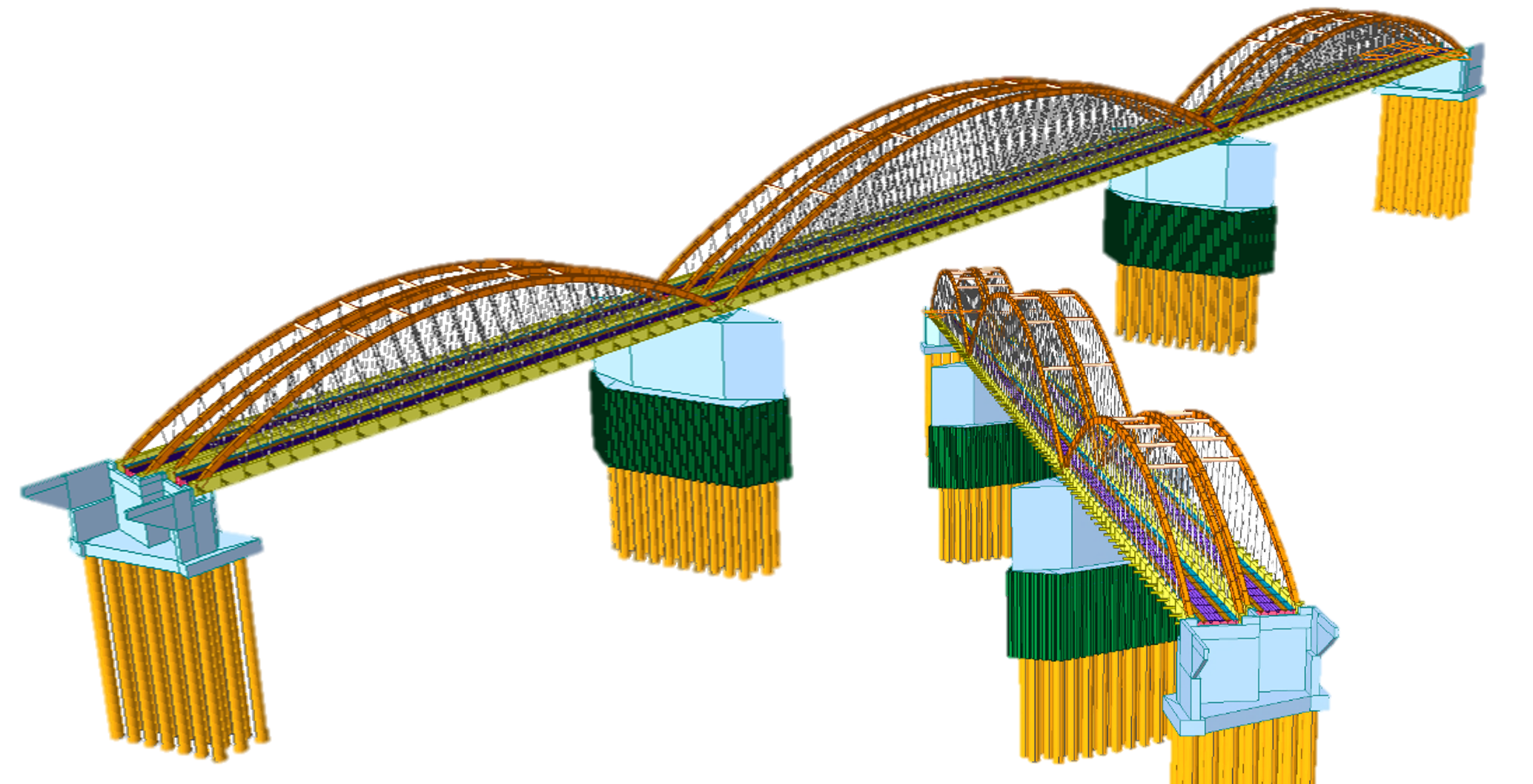

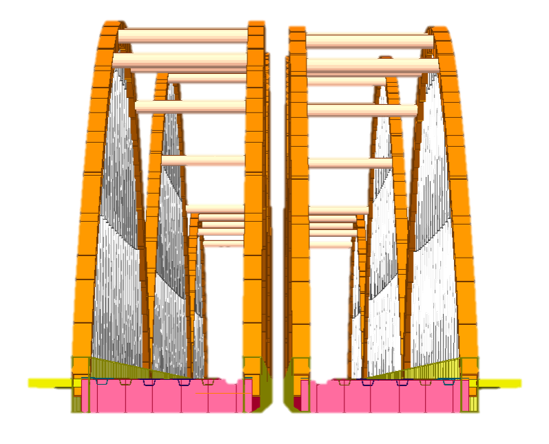

Most zlokalizowany jest w ciągu linii kolejowej nr 273, nad korytem rzeki Regalicy w Szczecinie. W każdym z dwóch torów zaprojektowano układ trzyprzęsłowy o schemacie statycznym konstrukcji swobodnie podpartej, belkowej, wzmocnionej łukiem, z wieszakami w układzie krzyżowym (typu „net”). Wspólne pod oba tory podpory posadowiono na palach wielkośrednicowych. Obiekt odsunięto w planie w stosunku do istniejącego, celem zachowania zabytkowego przęsła zwodzonego.
Program
Midas Civil
Pomocne funkcje
- Buckling Analysis
- Extrude
- Tension Only Cables
Informacje
Biuro projektowe
Sweco Consulting sp. z o.o.
BPK Mosty S.C.
Projektanci
Jerzy Broś, Grzegorz Sierka, Adrian Droszczak
Rozmiar konstrukcji
- długość obiektu 276,20 m
- szerokość przęseł 13,80 m
- światło pionowe 6,20 m
